超聲波熱量模塊

• 名稱：超聲波熱量模塊
• 型號：LRC-2000M
• 尺寸：
• 簡要描述：
  LRF-2000M型超聲波流量模塊適用于系統集成商的配套工程、水利水資源或供熱系統等聯網監控項目的流量計量，具有體積小、價格低、操作簡單、輸出接口功能齊全等特點。

特 點

• 功能強大
      １路4-20mA輸出可作為流量/熱量變送器;2路OCT輸出可作為流量/熱量開關;３路4-20mA輸入可作為數據采集器;２路3線制PT-100電阻信號輸入可作為熱量表

• 傳輸距離遠　組網快捷
      一次表與二次表之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000  米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波熱量表 專用電纜成本高、抗干擾能力差、傳輸距離短等問題

• 高精度測量
      線性度優于0.5%,重復性精度優于0.2%，測量精度優于±1%

• 測量范圍大
      選用不同型號的傳感器，可實現口徑DN15-DN2000mm管道流量和熱量的測量

  基本參數

  可選配的傳感器		基本型號	測量范圍	流體溫度	精度
  標準外夾式	TS-2(小型)	LRF-2000MNB1	DN15-100mm	0℃～90℃	優于±1%
  	TM-1(中型)	LRF-2000MNB2	DN50-1000mm
  	TL-1(大型)	LRF-2000MNB3	DN300-2000mm
  插　入　式	TC-1(標準插入)	LRF-2000MNC1	DN80-2000mm	-40℃～160℃
  	TLC-2(加長插入)	LRF-2000MNC2
  標準管段式	標準管段式	LRF-2000MNG	DN15-1000mm 　 (詳見附錄2)	-40℃～160℃	優于±0.5%
  電　　源	一次表DC8-36V,　二次表AC220V或DC24V
  輸　　入	3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入
  輸　　出	隔離RS232/RS485 輸出,2 路隔離OCT輸出，1 路隔離4-20mA 輸出( 無源)
  通信協議	MODBUS 協議，富士擴展協議，簡易水表協議



  測量組成圖

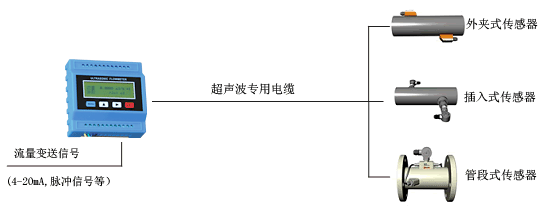

  單點流量測量組成圖

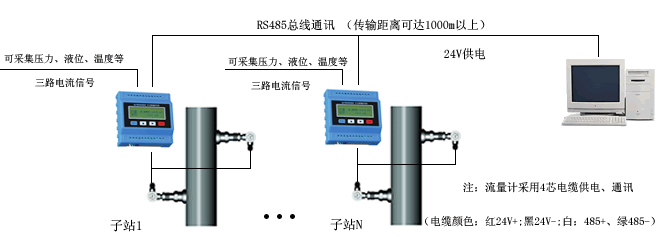

  組網流量測量組成圖


  訂貨須知：可免費貼牌，如需貼牌，請?zhí)峁┵F司的LOGO、公司名稱及型號！
